股票代码

002851

Languages
Shenzhen Megmeet Welding Technology Co.,Ltd.jpg

不锈钢焊接的常用方法 (MMA/MIG/MAG/TIG) 与焊接技巧

不锈钢是一种具有优良耐腐蚀性、美观和强度的金属材料,广泛应用于各种工业和民用领域。不锈钢的焊接是一种将不锈钢零件连接成整体的技术,对于保证不锈钢的性能和质量有着重要的作用。本文将介绍不锈钢的常用焊接方法和技巧,以及焊接过程中应注意的事项。



一、不锈钢的常用焊接方法


不锈钢的常用焊接方法有手工电弧焊(MMA)、金属极气体保护焊(MIG/MAG)和钨极惰性气体保护焊(TIG)三种。


1. 手工电弧焊(MMA):


这是一种非常普遍的、易于使用的焊接方法,适用于各种厚度和形状的不锈钢。手工电弧焊是利用电焊条和工件之间的电弧产生的热量,将电焊条和工件的金属熔化并填充在焊缝中,形成坚固的连接。

  • 手工电弧焊的优点:设备简单、成本低、操作灵活、适应性强,可以在室内外、水下等各种环境下进行焊接。

  • 手工电弧焊的缺点:焊接速度慢、焊缝质量不稳定、易产生气孔、裂纹、氧化和变形等缺陷,需要进行后续的清理和修复。



2. 金属极气体保护焊(MIG/MAG):


这是一种自动或半自动的气体保护电弧焊接方法,适用于中、薄板的不锈钢。金属极气体保护焊是利用连续送入的金属丝作为电极和填充材料,与工件之间产生电弧,同时用惰性气体或活性气体保护电弧和熔池,防止空气中的氧氮等元素的侵入,从而实现高质量的焊接。

  • 金属极气体保护焊的优点:焊接速度快、焊缝质量高、变形小、操作简单、适用范围广。

  • 金属极气体保护焊的缺点:设备复杂、成本高、对风速和环境要求较高,不适合在室外或通风不良的地方进行焊接。

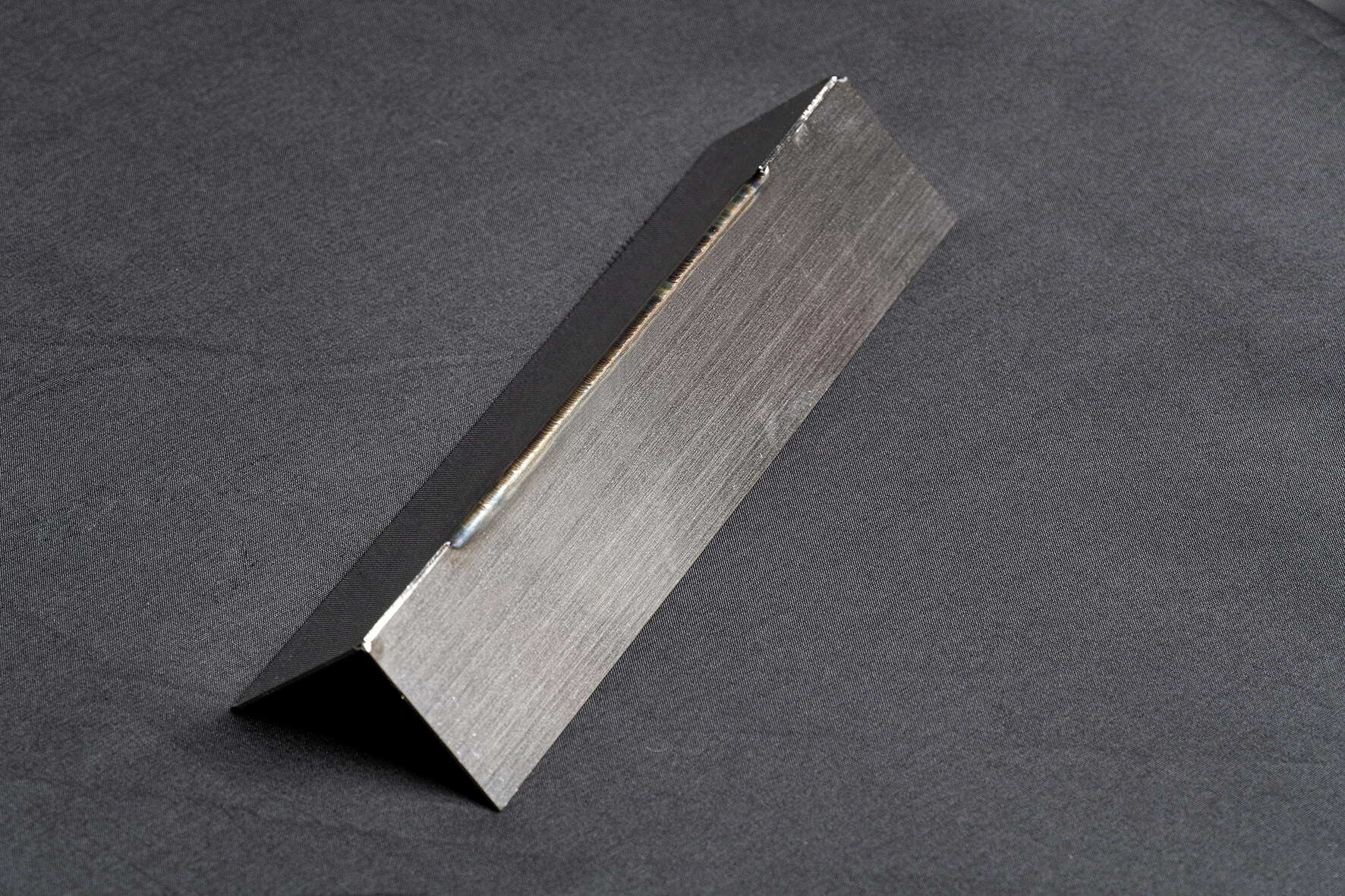

3.钨极惰性气体保护焊(TIG):


这是一种高质量的气体保护电弧焊接方法,适用于薄板和管道的不锈钢。钨极惰性气体保护焊是利用难熔的钨电极和工件之间产生电弧,同时用纯氩气或氩氦混合气保护电弧和熔池,防止氧化和氮化,从而实现高质量的焊接。

  • 钨极惰性气体保护焊的优点:焊缝质量高、变形小、气孔少、裂纹少、焊接性能好、适用材料广。

  • 钨极惰性气体保护焊的缺点:焊接速度慢、成本高、操作难度大、对电源稳定性要求高,不适合在大电流下进行焊接。

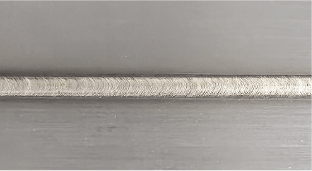

了解气保焊焊接不锈钢技巧



二、不锈钢的焊接技巧


1)选择合适的焊接方法和参数:


根据不锈钢的种类、厚度、形状、结构、用途等因素,选择最适合的焊接方法和参数,以保证焊接的质量和效率。

  • 对于厚度在3mm以上的不锈钢,可以采用手工电弧焊或金属极气体保护焊;

  • 对于厚度在0.5-3mm的不锈钢,可以采用金属极气体保护焊或钨极惰性气体保护焊;

  • 对于厚度在0.5mm以下的不锈钢,可以采用钨极惰性气体保护焊或激光焊接等。


焊接参数的选择应根据焊接方法、焊接电源、焊接电极、焊接气体、焊接位置等因素综合考虑,一般应遵循电流小、电压低、速度快、热输入小的原则,以减少热影响区的范围和程度,防止晶间腐蚀、热裂纹和变形等缺陷的产生。



2) 清理焊接部位和焊接材料:


焊接前应将焊接部位和焊接材料的表面清理干净,去除油污、水分、锈蚀、氧化皮等杂质,以防止焊缝中产生气孔、夹渣、氧化和腐蚀等缺陷。清理的方法可以采用机械打磨、化学处理、超声波清洗等,清理的范围应超过焊缝两侧至少25mm的距离,清理后的表面应呈现金属光泽,不得有任何污染物残留。



3) 保护焊接部位和焊缝:


焊接过程中应保证焊接部位和焊缝不受空气中的氧氮等元素的侵入,以防止焊缝中产生氧化和氮化等缺陷。保护的方法可以采用气体保护、涂层保护、真空保护等,保护的范围应包括电弧区、熔池区和热影响区,保护的时间应持续到焊缝完全冷却为止。保护气体的选择应根据不锈钢的种类和焊接方法而定,一般采用纯氩气或氩氦混合气,气体的流量和压力应适当调节,以保证气体的稳定和均匀,防止气体的泄漏和紊乱。



4)控制焊接温度和变形:


焊接过程中应控制焊接温度和变形,以防止焊缝中产生晶间腐蚀、热裂纹和应力腐蚀等缺陷。控制的方法可以采用预热、层间温度控制、后热、强制冷却、对接、对称、分段等,控制的目的是使焊接部位的温度均匀和适中,减少焊接应力和应变,防止焊接变形和残余应力的产生。

  • 对于奥氏体不锈钢,焊接温度应控制在350度以下,层间温度应控制在150-250度之间,不需要预热和后热;

  • 对于铁素体不锈钢,焊接温度应控制在200-300度之间,层间温度应控制在100-200度之间,需要适当的预热和后热;

  • 对于双相不锈钢,焊接温度应控制在250-350度之间,层间温度应控制在150-250度之间,需要适当的预热和后热。


了解不锈钢焊接变形的原因、解决方法



5)选择合适的焊接材料和焊接工艺:


根据不锈钢的种类、成分、性能等因素,选择与之匹配的焊接材料和焊接工艺,以保证焊缝的力学性能和耐腐蚀性能。

  • 对于奥氏体不锈钢,可以采用与之相同或相近的奥氏体不锈钢焊丝或焊条,也可以采用含镍较高的奥氏体不锈钢焊丝或焊条,以提高焊缝的塑性和韧性,防止冷裂纹的产生;

  • 对于铁素体不锈钢,可以采用与之相同或相近的铁素体不锈钢焊丝或焊条,也可以采用含镍较高的奥氏体不锈钢焊丝或焊条,以提高焊缝的韧性和耐腐蚀性,防止热裂纹的产生;

  • 对于双相不锈钢,可以采用与之相同或相近的双相不锈钢焊丝或焊条,也可以采用含镍较高的奥氏体不锈钢焊丝或焊条,以保持焊缝的双相组织和平衡的性能,防止相变和脆化的产生。


焊接工艺的选择应根据焊接方法、焊接位置、焊接方向、焊接接头形式等因素综合考虑,一般应遵循焊缝短、间隙小、重叠少、角度适中的原则,以减少焊接变形和残余应力的产生。



6)检查和评价焊接质量:


焊接后应对焊缝进行检查和评价,以判断焊接质量是否达到要求,是否存在缺陷和不合格的现象。检查和评价的方法可以采用目测、触摸、敲击、测量、剪切、弯曲、拉伸、冲击、硬度、金相、无损检测等,检查和评价的内容包括焊缝的外观、尺寸、形状、位置、角度、对接、对称、完整、均匀、光滑、无气孔、无夹渣、无裂纹、无氧化、无腐蚀、无变形、无应力等。


检查和评价的标准应根据不锈钢的种类、用途、性能等因素而定,一般应符合相关的国家标准、行业标准、企业标准或合同规定。如果发现焊缝存在缺陷或不合格的现象,应及时进行修复或返工,以保证焊接质量和安全。



三、总结


不锈钢是一种优良的金属材料,具有广泛的应用价值和发展前景。不锈钢的焊接是一种重要的连接技术,对于保证不锈钢的性能和质量有着重要的作用。不锈钢的焊接需要掌握正确的焊接方法、焊接技巧和焊接质量检查的方法,以防止焊缝中产生各种缺陷和不合格的现象,提高焊接的效果和安全性。本文从不锈钢的常用焊接方法、焊接技巧和焊接质量检查的方法三个方面进行了详细的介绍和分析,希望能够对不锈钢焊接的相关人员有所帮助和参考。


相关文章:

1. 不锈钢焊接变形的原因、解决方法

2. 气保焊焊接不锈钢技巧

3. 不锈钢焊接方法与技巧

4. 不锈钢薄板焊接方法

5. 奥氏体不锈钢焊接的缺陷及解决措施

服务热线:

400-666-2163
QR-code Megmeet-welding.jpg

官方公众号
