深入探讨铝焊接孔隙的成因及其预防

在金属焊接过程中，孔隙的产生往往会影响焊缝的质量和强度。铝焊接尤其容易出现这一问题，这是因为铝及其合金在焊接过程中对氢气的敏感性。本文将探讨导致铝焊接产生孔隙的原因，并提出相应的预防措施。

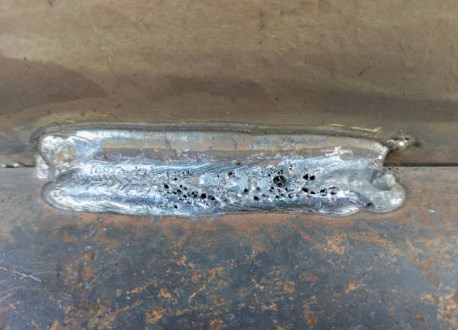

一、孔隙的成因

在铝焊接过程中，焊接金属凝固并将氢气困在其中，由此产生了孔隙。“氢”是导致孔隙产生的主要因素。氢气可以从多个来源进入熔池，包括：

1. 空气中的水分：空气湿度高时，水蒸气中的氢气容易被吸收进入熔池。

2. 焊件表面的水分：铝材表面的氧化层或油脂污染中的水分在高温下会分解，释放出氢气。

3. 焊材和保护气体：含有水分的焊材或保护气体也可能成为氢气的来源。

相对于钢板焊接而言，在铝材的焊接过程中，氢的溶解度会大幅提高，这就意味着氢被困在焊缝内的几率也变大。此外，由于铝具有较高的热传导性，熔池的凝固会更快，而这也增加了氢被困的几率。

为了确保焊缝孔隙率符合行业标准，在外观检查时，焊接工程师应当查阅EN970标准，焊缝射线检测时应当根据EN1435标准。

二、预防措施

为了减少或避免孔隙的产生，最有效的方法是通过以下方法尽量降低焊接前的氢含量：

1. 清洁焊件：在焊接前彻底清除铝材表面的油脂/溶剂、水分和氧化层。

2. 避免使用切削液：在切割或机器加工铝材时，尽量不使用切削液，以减少水分的引入。

3. 尽快展开焊接工作：清洗铝材后，尽量在4小时内开始焊接工作。

4. 选择正确的焊丝：尽量使用直径最大的焊丝，使用三面削光的焊丝，确保其氢含量较低。

5. 焊材和基材的储存：确保焊材和基材存放在干燥的环境中，必要时进行加热处理。

6. 预热：对焊件进行预热，以去除表面和内部的水分。

7. 优化焊接参数：调整焊接电流、电压、送丝速度和行进速度，以控制熔池的冷却速率。MIG焊接过程中的送丝速度是关键。应当使之与电流、电压和行进速度保持平衡，因为这会影响到不规则沉积和大气吸收。起弧前应当将焊丝切断。手动操作TIG焊接时，请勿将焊丝的尖端从熔池间的保护气中移开;否则，金属丝会发生氧化反应，继而将氧化物带入到熔池中。


8. 焊后储存：焊接操作后，将焊丝从电焊机上取下，将其储存在特定温度的区域。

三、如何处理孔隙问题？

如果在采取了所有常规预防措施后，铝焊接仍然出现孔隙问题，可能需要考虑以下进一步的解决方案：

1. 检查焊接设备：确保焊枪内部和气体输送系统没有残留水分。这可能需要对焊枪和管道进行检查和干燥处理。

2. 检查保护气体：保护气体必须符合BS14175标准，含水量低于10 ppm。如果使用的气体不符合标准，应更换为合格的气体。

3. 环境控制：在焊接过程中，确保工作环境的湿度控制得当，避免湿气进入焊接区域。

4. 焊接技术：在MIG焊接中平衡送丝速度、电流、电压和行进速度，以减少不规则沉积和大气吸收。在TIG焊接时，确保焊丝尖端始终处于保护气体中，避免氧化物的产生。

5. 焊后处理：焊接完成后，可以考虑进行适当的后热处理，以帮助氢气逸出并减少残余应力。

6. 专业评估：如果上述措施仍无法解决问题，可能需要专业的焊接工程师进行更深入的分析和评估。

在探讨了铝焊接孔隙的成因及其预防措施之后，我们可以得出结论，虽然铝焊接孔隙的问题可能会给焊接质量带来挑战，但通过采取适当的预防措施和优化焊接工艺，可以有效地减少甚至消除这些孔隙。重要的是，焊接操作者需要对焊接过程中可能出现的问题保持警觉，并且在焊接前后都应该执行严格的质量控制程序。随着焊接技术的不断进步和对铝焊接过程理解的深入，我们有理由相信，未来铝焊接的质量和可靠性将得到进一步的提升。最终，通过科学的方法和精细的工艺，铝焊接将继续在各个行业中发挥其关键作用。

相关文章：

1. 焊接表面气孔的危害和处理方法

2. 焊接气孔产生的原因有哪些?焊接气孔怎么解决？

3. 逆变焊机常见故障&解决方法

4. 气保焊焊枪漏气原因及解决方法

5. 机器人焊接有哪些问题？如何解决?
