集装箱英文名container,是能装载货物进行运输周转,并便于用机械设备进行装卸搬运的一种大型装货容器。集装箱在海运、陆运领域广泛使用,全球的需求量巨大。
集装箱种类很多,其中,
按所装货物种类分,有杂货集装箱、散货集装箱、液体货集装箱、冷藏箱集装箱等;
按制造材料分,有木集装箱、钢集装箱、铝合金集装箱、玻璃钢集装箱、不锈钢集装箱等;
按结构分,有折叠集装箱、固定式集装箱等,在固定集装箱中还可分密闭集装箱、开顶集装箱、板架集装箱等;
按总重分,有30吨、20吨、10吨、5吨、2.5吨集装箱等。
钢制集装箱,用钢材造成,优点是强度大,结构牢,焊接性高,水密性好,价格低廉;缺点是重量大、防腐性差;
铝合金集装箱,用铝合金材料造成,优点是重量轻,外表美观,防腐蚀,弹性好,加工方便以及加工费、修理费低,使用年限长;缺点是造价高,焊接性能差;
玻璃钢集装箱,用玻璃钢材料造成,优点是强度大,刚性好,内容积大,隔热、防腐、耐化学性好,易清扫,修理简便;缺点是重量大,易老化,拧螺栓处强度降低。
现行的国际标准为第1系列共13种,其宽度均一样(2438mm)、长度有四种(12192mm、9125mm、6058mm、2991mm)、高度有三种(2896mm、2591mm、2438mm)。

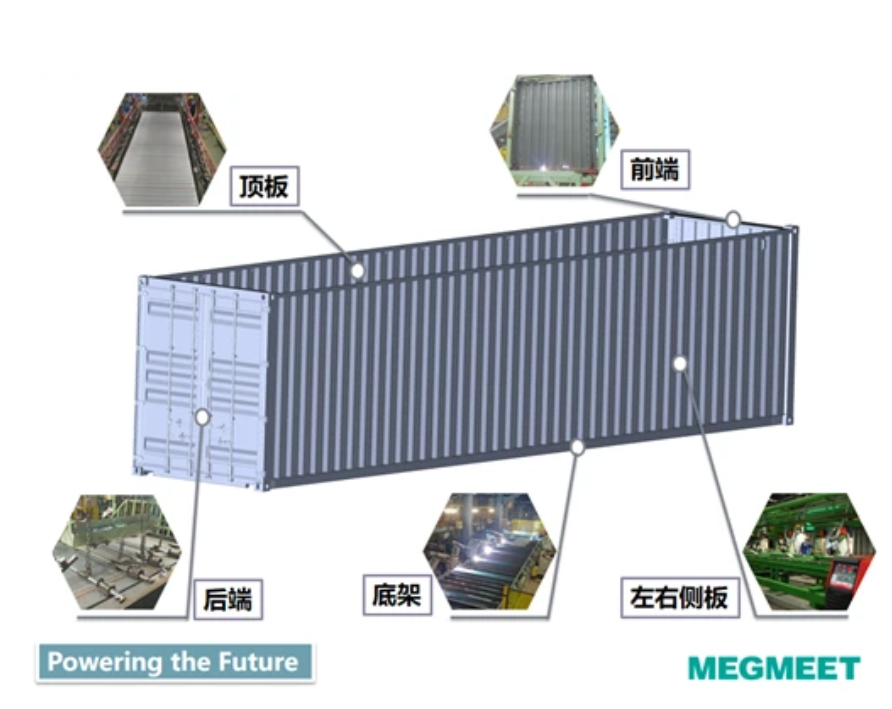

图1 集装箱剖析图
中集集团是世界领先的物流装备和能源装备供应商,总部位于中国深圳。公司致力于在如下主要业务领域:集装箱、道路运输车辆、能源化工及食品装备、海洋工程、重型卡车、物流服务、空港设备等,提供高品质与可信赖的装备和服务。支持这些业务蓬勃发展的有:提供专业资金管理的财务公司,以及提供金融解决方案的融资租赁公司。作为一家为全球市场服务的多元化跨国产业集团,中集在亚洲、北美、欧洲、澳洲等地区拥有300余家成员企业及4家上市公司,客户和销售网络分布在全球100多个国家和地区。
集装箱产业是我们历史最悠久、规模最大的业务,拥有数十个遍布在中国大陆所有重要港口的生产基地。能够能够提供全系列集装箱产品,并拥有完全自主知识产权的供应商,涉及干货箱、冷藏箱、特箱、模块化建筑、地板五大业务,产品遍及北美、欧洲、亚洲等全球主要的物流系统。自1996年以来,中集的集装箱产销量一直保持世界领先地位,2007年中集成为全球集装箱行业首家年产量突破200万TEU的企业。
图2 中集厂区
集装箱由前后墙板、上下底板和左右侧板等几部分焊接而成,其工艺制作流程如下图所示:
图3 工艺制作流程
侧板拼缝焊接,材质为电镀锌板,厚度2mm,采用专机焊接。客户之前焊接,由于防锈漆镀层影响,电弧不稳,焊缝成型差,飞溅量大。客户要求焊接电弧稳定,飞溅低,起弧段熔合好,收弧要熔透,焊缝成型余高不超过0.5mm,宽度在4mm左右。
针对客户实际情况,推荐麦格米特Artsen II PM500F焊机配合专机焊接,采用直流短路工艺,Artsen II PM500F是一款全数字高频智能逆变焊机,可进行碳钢材质的直流、脉冲全位置焊接。此款焊机有以下优点可以解决客户问题:
1)采用全数字控制,精确控制熔滴过渡状态,适合镀锌板焊接,焊接稳定无飞溅。
2)工艺经过优化,电弧能量更加集中,熔深加深,焊接速度加快,达到降低整体热输入,适合薄板焊接。
3)起弧、收弧参数开放并可根据工况微调,保证整体焊接质量。
4)送丝机采用高性能数字电机、 码盘反馈、四轮送丝和精确送丝机构来确保送丝稳定性,进而保证良好的焊接。
5)配有模拟、数字等多种通讯方式,与专机、机器人通讯简单快捷。
6)电源可靠性高,参数一致性高,可以保证专机长期大批量焊接焊缝稳定可靠。
7)焊接参数:焊接电流180A,电压17.5~18V,焊丝直径1.0实芯焊丝,材质为ER50—6,气体为80%Ar+20%CO2,气体流量8~10L/min,直流反接,干伸长12-14mm,焊接速度900mm/min。

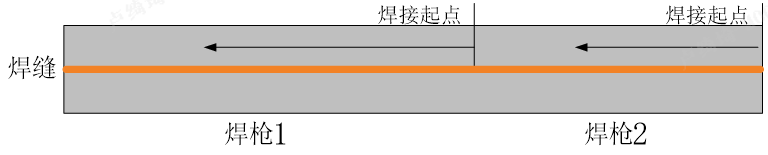

图4 双枪焊接示意图
富华采用麦格米特Artsen II PM500F配合专机焊接,2把焊枪同时焊接,满足客户需求:
1)焊缝成型:单面焊双面成型,背面成型及熔透达到客户要求,焊接稳定飞溅少。
2)焊接效率:焊接速度1200mm/min,双枪焊接,焊接速度提高25%,整体效率提高2.5倍。
3)可靠性:焊机在客户现场长期两班轮换工作,机器工作时长达22小时,多台齐焊,焊缝一致,可靠性高。
图5 焊接效果
图6 现场应用
