焊接应力与焊接变形的产生原因、类型及影响、控制方法详谈

焊接技术作为现代制造业的基石,其重要性不言而喻。然而,焊接过程中常伴随的应力和变形问题,却让许多工程师头疼不已。这不仅影响焊接件的外观,还可能严重削弱其力学性能和使用寿命。如何有效控制焊接应力和变形,成为提升焊接质量的关键。本文将深入探讨焊接应力与焊接变形的产生原因、类型及其控制方法,为您提供全面而实用的指导。



一、焊接应力的类型及产生原因


焊接应力主要是在焊接过程中由于温度变化和材料相变引起的内部应力,具体包括以下几种类型:


1. 热应力


热应力是焊接过程中最常见的一种应力类型。在焊接时,焊接区的金属受热膨胀,而周围未加热的金属对其产生约束,导致焊接区金属内部产生压应力。冷却后,焊接区的金属收缩,但受到周围金属的约束,导致焊缝区域形成拉应力。这种应力在焊接过程中会不断变化,是引起焊接变形的主要原因。



2. 组织应力


组织应力是由于金属材料在焊接过程中发生相变所引起的应力。焊接时,金属材料的组织结构会发生变化,从而引起体积变化。例如,奥氏体向马氏体的转变会引起体积膨胀,这种相变应力往往会导致焊接件内部产生复杂的应力状态。



3. 结构应力


结构应力是由于焊接件的几何形状和结构设计对焊缝区域的约束所产生的应力。例如,刚性较大的结构在焊接过程中,由于焊缝的收缩受到限制,导致焊接区与母材之间形成的应力。这种应力在大型结构件和厚板焊接中尤为明显。



二、焊接变形的类型及其影响


焊接变形是指焊接过程中由于应力作用导致的焊接件几何形状的变化。常见的焊接变形类型有:


1. 角变形


角变形是焊接过程中常见的一种变形形式,主要发生在T形接头和角接头焊接中。由于焊缝两侧金属在受热和冷却过程中产生不均匀的膨胀和收缩,导致焊接件在焊缝处产生角度偏差。角变形不仅影响焊接件的外观,还可能影响其装配和使用性能。



2. 弯曲变形


弯曲变形是指焊接件在焊接过程中,由于焊缝一侧金属的收缩量大于另一侧,导致焊接件整体弯曲。这种变形常见于板材焊接中,会影响焊接件的平直度,进而影响其后续加工和使用。



3. 扭曲变形


扭曲变形主要发生在焊接结构件的不对称设计或焊接顺序不当的情况下。由于焊接件的各部分受热不均匀,导致焊接件发生扭曲。这种变形不仅影响焊接件的外观,还会削弱其结构强度。



4. 凸凹变形


凸凹变形是指焊接件在焊接过程中,由于焊缝区域金属的膨胀和收缩不均匀,导致焊接件表面产生凹凸不平。这种变形在薄板焊接中尤为明显,会影响焊接件的表面质量和使用性能。



三、焊接应力与焊接变形的控制方法


为了有效控制焊接应力和焊接变形,可以采取多种方法。以下是一些常见且有效的控制方法:


1. 预热与后热处理


  • 预热:预热是指在焊接前对焊接区域进行预热,以减少焊接过程中温度梯度,降低热应力。预热温度根据材料和焊接工艺的不同而有所变化。预热不仅可以降低热应力,还可以改善焊接质量,减少裂纹的产生。


  • 后热处理:后热处理是在焊接完成后,对焊接件进行均匀加热和缓慢冷却,有助于消除残余应力和减小变形。常见的后热处理方法有退火、正火和回火等。通过后热处理,可以有效降低焊接应力,改善焊接件的力学性能。



2. 合理选择焊接工艺参数


选择合适的焊接电流、电压、焊接速度等工艺参数,可以有效控制焊接热输入,减少应力和变形。例如,采用低热输入的焊接方法,如脉冲焊接,可以显著降低焊接变形。同时,合理的焊接工艺参数还可以提高焊接质量,减少缺陷的产生。



3. 设计合理的焊接顺序


合理的焊接顺序设计可以有效分散和抵消焊接应力,减少焊接变形。通常采用对称焊接或分段焊接的方法,可以避免集中应力引起的变形。例如,先焊接主焊缝,再焊接次要焊缝,可以有效控制变形。此外,对于复杂结构件,可以采用分段对称焊接的方法,逐步消除应力,减少变形。



4. 使用夹具和工装


在焊接过程中使用夹具和工装,可以对焊件提供有效的固定和约束,防止焊接过程中产生过大的变形。同时,合理的夹具设计也有助于应力的均匀分布。例如,对于长焊缝,可以使用拉紧装置,将焊接件固定在适当的位置,减少焊接过程中产生的弯曲和扭曲变形。



5. 板厚与焊缝尺寸匹配


选择合适的板厚和焊缝尺寸,可以减少热输入,降低焊接应力。对于厚板焊接,应采用多层多道焊接技术,逐层缓解应力集中,减少整体变形。此外,在设计焊缝尺寸时,应考虑焊接件的使用条件和承载能力,选择合理的焊缝形式和尺寸,确保焊接件的强度和刚性。



6. 焊接后处理


焊接后处理包括机械加工和矫正处理等方法。对于已经发生的变形,可以通过机械加工进行校正,如采用锤击、加热矫正等方法。例如,对于弯曲变形,可以通过加热弯曲部位,然后施加外力进行校正。对于角变形,可以采用机械加工的方法,将变形部位进行切削修整。



四、新型焊接技术对应力和变形控制的影响


随着科技的发展,新型焊接技术不断涌现,这些技术在控制焊接应力和变形方面也展现出独特的优势。例如,激光焊接技术由于其高能量密度和快速冷却特点,可以显著减少焊接应力和变形。此外,搅拌摩擦焊接技术通过机械搅拌的方式,在较低温度下实现焊接,减少了热输入,从而降低了焊接应力和变形。这些新技术的应用,为焊接应力和变形控制提供了新的思路和方法。



五、案例分析:实际应用中的焊接应力和变形控制


为了更好地理解焊接应力和变形的控制,以下通过实际案例进行分析:

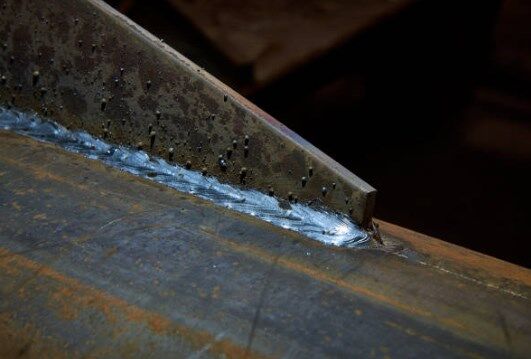

案例1:大型钢结构焊接


在大型钢结构焊接中,由于焊接件体积大、焊缝长度长,焊接过程中容易产生较大的应力和变形。为了控制焊接应力和变形,可以采用以下方法:


  1. 预热与后热处理:对焊接区进行预热,降低热应力。焊接完成后,进行后热处理,消除残余应力。

  2. 分段对称焊接:采用分段对称焊接的方法,逐步消除应力,减少整体变形。

  3. 使用夹具和工装:在焊接过程中,使用夹具对焊接件进行固定,防止焊接过程中产生的弯曲和扭曲变形。

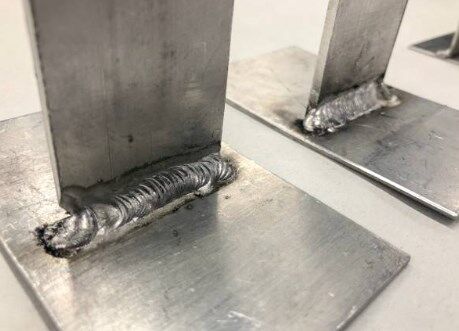

案例2:薄板不锈钢焊接



在薄板不锈钢焊接中,由于材料较薄,焊接过程中容易产生较大的热应力和变形。为了控制焊接应力和变形,可以采用以下方法:

  1. 低热输入焊接工艺:选择脉冲焊接等低热输入的焊接工艺,减少热应力。

  2. 合理设计焊接顺序:采用对称焊接的方法,减少角变形和弯曲变形。

  3. 使用夹具和冷却装置:在焊接过程中,使用夹具对焊接件进行固定,并在焊接后迅速冷却,减少变形。



六、结语


焊接应力和焊接变形是焊接过程中不可避免的难题,但通过合理的工艺和措施,可以有效控制。预热与后热处理、合理选择焊接工艺参数、设计合理的焊接顺序、使用夹具和工装、匹配板厚与焊缝尺寸以及焊接后处理等方法,都是控制焊接应力和变形的有效手段。随着科技的不断进步,焊接应力和变形控制技术也将不断完善,为现代工业生产提供更加可靠和高效的解决方案。希望本文能为广大焊接从业者提供有益的参考,助力提升焊接质量,实现更加优质的产品制造。
