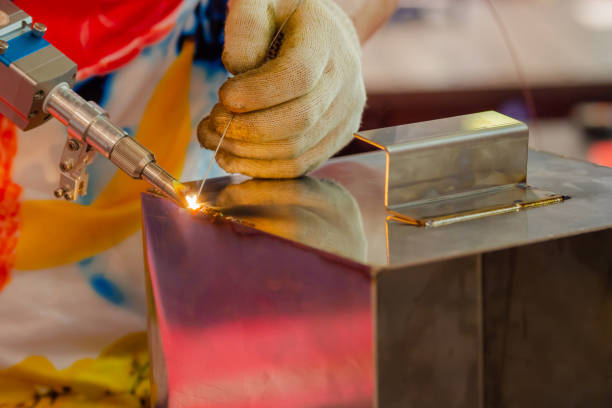

手持式激光焊接全攻略：八大常见问题深度解析与系统性解决方案

在现代制造业迈向精密化与高效化的进程中，焊接技术作为工业制造的“缝合线”，经历了从传统电弧焊到先进激光焊接的划时代变革。手持式激光焊接技术凭借其高能量密度、极低的热输入、卓越的焊接美观度以及显著的操作便捷性，正在不锈钢加工、钣金制造、厨卫五金及门窗装饰等领域迅速普及 。然而，作为一种精密的光学加工设备，手持式激光焊接在实际应用中往往面临由于操作不当、环境干扰或维护缺失导致的各种技术瓶颈。

一、激光焊接的技术逻辑与行业演进

手持式激光焊接的核心在于利用光纤激光器产生的连续高能束流，通过光学系统聚焦于工件表面，使材料瞬间经历熔化与凝固的冶金过程 。相较于传统的钨极氩弧焊（TIG）和熔化极气体保护焊（MIG），激光焊接引入了“小孔效应”（Keyhole Effect），这种高能量集中的特性使得焊缝深宽比极大，热影响区（HAZ）被压缩至极致，从而从根本上解决了薄板焊接中极易出现的翘曲、烧穿及变形问题 。

在经济性维度上，虽然激光焊接设备的初始购置成本高于传统焊机，但其作业效率通常是传统工艺的 2 至 10 倍，单台设备在一年运行周期内至少可节省两名资深焊工的人力支出 。下表系统对比了手持式激光焊接与传统 TIG、MIG 焊接的关键性能差异，为企业技术选型提供量化参考。

焊接技术关键指标对比表

二、深度解析：手持式激光焊接的八大常见问题

在长期的生产实践中，由于工艺环境的波动及操作手感的差异，手持式激光焊接头常会出现一些典型故障。通过对这些问题的成因进行原子级的深度剖析，可以制定出更为科学的预防与修正方案。

问题一：焊缝熔深不足或边缘熔合不良

熔深（Penetration）不足表现为焊缝背面未穿透，或者在搭接焊时上下两层板材未能形成有效的冶金结合。这种情况直接关系到产品的结构强度。

深度成因分析：

• 功率密度赤字：激光功率设置不足，或者由于激光头内部光学组件（准直镜、聚焦镜）污染导致输出能量衰减 。

• 离焦量失准：手持头喷嘴与工件表面的距离未能保持在焦深范围内。若距离过大，光斑能量发散，无法形成足够的熔池深度 。

• 焊接速度与能量输入的非线性不匹配：单纯追求高速度导致单位长度上的热输入量低于材料的熔点需求 。

• 材料的高反射特性：在处理铝、铜等高反材料时，由于初始吸收率极低，若未配置功率缓升或辅助工艺，激光能量会被大量反射 。

系统性解决方法：

• 参数联动优化：应根据材料厚度建立标准工艺库。对于 2mm 以上的材料，应在确保功率充足的前提下，利用“摆动（Wobble）”功能增加熔池宽度，辅助能量向深部传导 。

• 焦点基准校验：操作前必须确认红光指示位置与实际焦斑重合，并将喷嘴到工件的距离锁定在 ±1mm 的黄金范围内 。

问题二：焊缝表面严重氧化发黑

不锈钢焊接后焊缝变黑或出现厚重的氧化皮，不仅影响产品美观度，更由于铬元素的贫化大幅降低了焊道的耐腐蚀性能 。

深度成因分析：

• 气帘覆盖失效：保护气体流量过小（<15L/min），不足以完全隔绝空气；或者流量过大产生湍流，将空气卷入高温熔池 。

• 气体切换时序错误：系统设置中，提前送气时间或延时关气时间过短。在激光熄灭瞬间，高温焊缝暴露在空气中发生瞬时氧化 。

• 气体纯度劣质：使用了纯度低于 99.99% 的工业级氩气，其中的水分和微量氧是氧化的元凶。

系统性解决方法：

• 精确气路管理：建议使用高纯氩气或氮气，并将流量稳定在 18-22L/min。对于关键视觉件，必须设置提前送气 0.3s、延时关气 1.5s。

• 喷嘴流道清理：定期清除喷嘴内的细小粉尘和金属颗粒，确保喷出的气流是均匀且平稳的层流状态 。

问题三：光学保护镜片频繁爆裂或烧毁

保护镜片作为激光头最前端的屏障，其使用寿命直接影响设备的运行成本。频繁烧镜片是行业内反映最多的痛点 。

深度成因分析：

• 飞溅物回流侵蚀：垂直焊接时，金属蒸气和液态金属滴垂直反弹，撞击在保护镜表面 。

• 气压屏障弱化：保护气体不仅防氧化，还承担着“气流屏障”的作用。若气压不足，上升的烟尘会通过喷嘴孔进入镜腔 。

• 二次污染诱发：更换镜片时，手指油脂或环境粉尘掉落在镜片表面。在高功率激光作用下，这些杂质吸收能量瞬间升温，导致镜片膜层剥落或基底开裂 。

系统性解决方法：

• 角度化操作规程：操作时严禁垂直对着工件，应保持 45°-60° 的倾斜角度，使飞溅物沿切线方向飞出 。

• 极致洁净更换：更换镜片必须在避风、无尘环境下进行。操作者需佩戴指套，使用专用擦镜纸蘸取 99% 纯度无水乙醇进行清洁，严禁用嘴吹气 。

问题四：送丝过程抽搐或停滞

在处理 0.5mm 以上的大间隙焊接时，自动送丝机是核心辅助组件。送丝不稳会导致焊缝出现“大小头”或断点 。

深度成因分析：

• 阻力累积效应：送丝软管内壁磨损、积尘，或者由于软管折弯半径太小导致焊丝前进受阻 。

• 驱动系统失衡：送丝机压轮压力过大导致焊丝变形，或压力过小导致轮组打滑 。

• 末端导电嘴损耗：由于长期受热，送丝铜嘴孔径变大或积碳，导致焊丝出丝轨迹不稳。

系统性解决方法：

• 末端导电嘴损耗：由于长期受热，送丝铜嘴孔径变大或积碳，导致焊丝出丝轨迹不稳。

• 轮组精确匹配：根据焊丝硬度（如铝丝、不锈钢丝）选择合适的 U 型或 V 型槽轮，并根据丝径精确调整预紧力 。

问题五：焊缝内部出现气孔与裂纹

气孔会降低焊缝的致密性，而裂纹则是结构失效的诱因，这对于压力容器或承重件是致命的 。

深度成因分析：

• 表面涂层干预：工件表面的油污、水分或镀锌层在激光高温下瞬间气化。如果熔池凝固速度过快，气泡无法逸出形成气孔 。

• 冶金不相容：焊丝化学成分与母材差异过大，或者在焊接高碳钢时由于冷却过快产生脆性马氏体，诱发冷裂纹。

• 摆动频率缺陷：摆动参数设置不当，未能有效搅拌熔池，使得熔池中的氢气无法充分析出。

系统性解决方法：

• 焊前“物理+化学”预处理：对焊接区域进行机械除锈和丙酮脱脂处理，对于镀锌板可采用特定的工艺补偿或先除锌工艺 。

• 引入“Wobble”搅拌效应：适当增加摆动频率（10-40Hz），通过激光对熔池的周期性搅拌，大幅提升气泡逸出率 。

问题六：红光指示与实际激光焦点位置偏移

红光是操作者的“准星”。若红光指向的位置不出激光，或者激光打在喷嘴边缘，将直接导致设备故障 。

深度成因分析：

• 光学准直漂移：在搬运或碰撞过程中，激光头内部的光束组合镜（Combiner）发生微小位移 。

• 光纤耦合端松动：QBH 或 QCS 接口未完全锁定，导致光束进入手持头时存在倾角。

• 控制系统电偏移：控制板卡输出给扫描振镜的信号存在零点偏移。

系统性解决方法：

• 中心位静态调校：通过控制屏的“红光中心调节”功能，在低功率下观察光束与喷嘴孔的同心度，进行 X/Y 轴的软件补偿 。

• 紧固性点检：定期检查光纤接口与激光头连接处的锁紧状态，确保光路物理同轴 。

问题七：冷水机频繁报警导致关机

激光器是温度敏感型设备。冷却系统的任何波动都会通过联锁装置强行关停激光输出 。

深度成因分析：

• 温差结露风险：在高温高湿环境下，冷水机水温设得过低，导致激光头光学表面产生结露，触发安全传感器。

• 水路循环障碍：滤芯长期不换产生堵塞，或循环水由于微生物滋生变质，导致水流量低于安全阈值 。

• 防冻策略失当：冬季未加防冻液导致结冰损坏水泵，或防冻液长期不换产生析出物。

系统性解决方法：

• 精细化环境管理：保持冷水机水温与室温温差在 5°C 以内。每 3 个月更换一次蒸馏水，并同步更换 5 微米 PP 滤芯 。

• 季节性添加剂管理：冬季根据当地最低气温添加 20% 比例的乙二醇防冻液，且防冻液使用期限不得超过 2 个月 。

问题八：大间隙焊接成形塌陷

在处理 1.0mm 以上的装配间隙时，传统的固定斑点难以桥接缝隙，容易产生漏焊或严重塌陷 。

深度成因分析：

• 能量覆盖死角：固定光斑直径通常仅为 0.2-0.5mm，无法同时覆盖缝隙两侧母材。

• 熔敷金属不足：送丝速度与激光能量不匹配，补充的金属体积无法填满空隙。

系统性解决方法：

• 多维摆动焊接工艺：采用三角形或圆圈摆动模式，将光斑宽度设为 1.5-2.5mm，通过快速摆动横跨间隙，使两侧母材形成共同熔池 。

• 参数联动设置：间隙越大，摆动宽度应随之增加，同时需配合增加送丝速度，确保“填缝”效果均匀 。

三、不同金属材质的激光焊接工艺精要

由于不同金属对激光的吸收率及热导率差异巨大，必须采取差异化的参数策略 。

典型材料焊接参数对照表 (以 1500W 光纤激光为例)

在焊接铝合金时，由于其反射率高且液态流动性强，建议使用“鱼鳞纹”焊接模式，通过周期性的能量波动控制熔池凝固节奏，从而获得美观的表面纹路。

四、手持激光焊接的维护与安全规范 (SOP)

由于激光焊接属于 4 级高风险操作，且设备内部含有精密的精密光学组件，严谨的维护与防护是生产持续性的基石 。

1. 核心光学组件的日常保养

• 每日点检：开机前检查保护镜片。若发现表面有超过 0.2mm 的烧点或油渍，必须立即更换，切不可带病作业，否则可能引发聚焦镜乃至激光器的回返光损伤 。

• 清洁流程：清洁镜片时，应将镜片盒垂直向下抽出，并立即用密封带封住激光头开口，严防粉尘坠入内腔 。

2. 激光安全与职业防护

• 视觉防护：操作者必须佩戴针对 1064nm 波段的专业激光护目镜（要求 OD6+）。普通的墨镜或电焊面罩对激光散射光没有任何防护作用 。

• 皮肤防护：激光的高能量密度可瞬间碳化衣物。应穿着防燃的皮制防护围裙及长袖手套。

• 环境安全：必须配置联动安全夹。只有在枪头接触金属工件形成闭合回路时，激光才能激发。严禁私自短接安全夹以防误出光伤人 。

3. 烟尘治理标准

焊接过程中金属气化形成的烟尘粒径极小，极易进入人体肺泡 。

• 设备选型：应配备最小额定处理风量不小于 1000 m³/h 的烟尘净化器，且净化效率需达到 99% 以上 。

• 布局要求：抽风吸口应置于焊接点位侧上方 15cm 处，以保证烟尘在扩散前被捕集 。

五、手持激光焊接的经济效益分析

企业在引入手持激光焊接技术时，不应仅关注设备采购成本，而应进行全生命周期（TCO）的评估 。

• 效率红利：在 1mm 不锈钢拼焊任务中，一名手持激光焊工的日产出量相当于 3-5 名传统 TIG 焊工。这意味着在同等厂房面积下，企业的产能密度提升了数倍 。

• 辅材节省：激光焊接热输入精确，对于薄板拼焊常可实现“零填丝”焊接，且保护气消耗量远低于大流量的传统 MIG 焊。

• 品质溢价：激光焊接的产品几乎不需要打磨。在高端家具、厨卫出口产品中，平整无痕的焊道能直接提升产品的销售单价及品牌档次。

六、未来展望：从手持化到自动化的跨越

随着视觉识别和协作机器人技术的成熟，手持激光焊接正向“自动化协作”方向延伸 。通过将手持头装载在 6 轴协作机器人末端，企业可以实现“离人作业”，在保留手持焊灵活性的同时，解决了人工操作稳定性波动的问题。这不仅进一步降低了劳动强度，还通过数字化参数控制实现了焊接过程的全程可追溯 。

结论

手持式激光焊接作为一项颠覆性的制造技术，虽然在初期应用中可能会遇到光学污染、参数失准、水冷故障等一系列“成长的烦恼”，但通过系统性的知识普及和标准化的 SOP 管理，这些问题均可被有效规避。对于制造企业而言，深入理解激光焊接的底层逻辑，并结合实际材质进行工艺深挖，将是实现在存量竞争时代提质增效的关键路径。
